Монтаж бризера на неровную стену с прокладкой воздуховода через лоджию

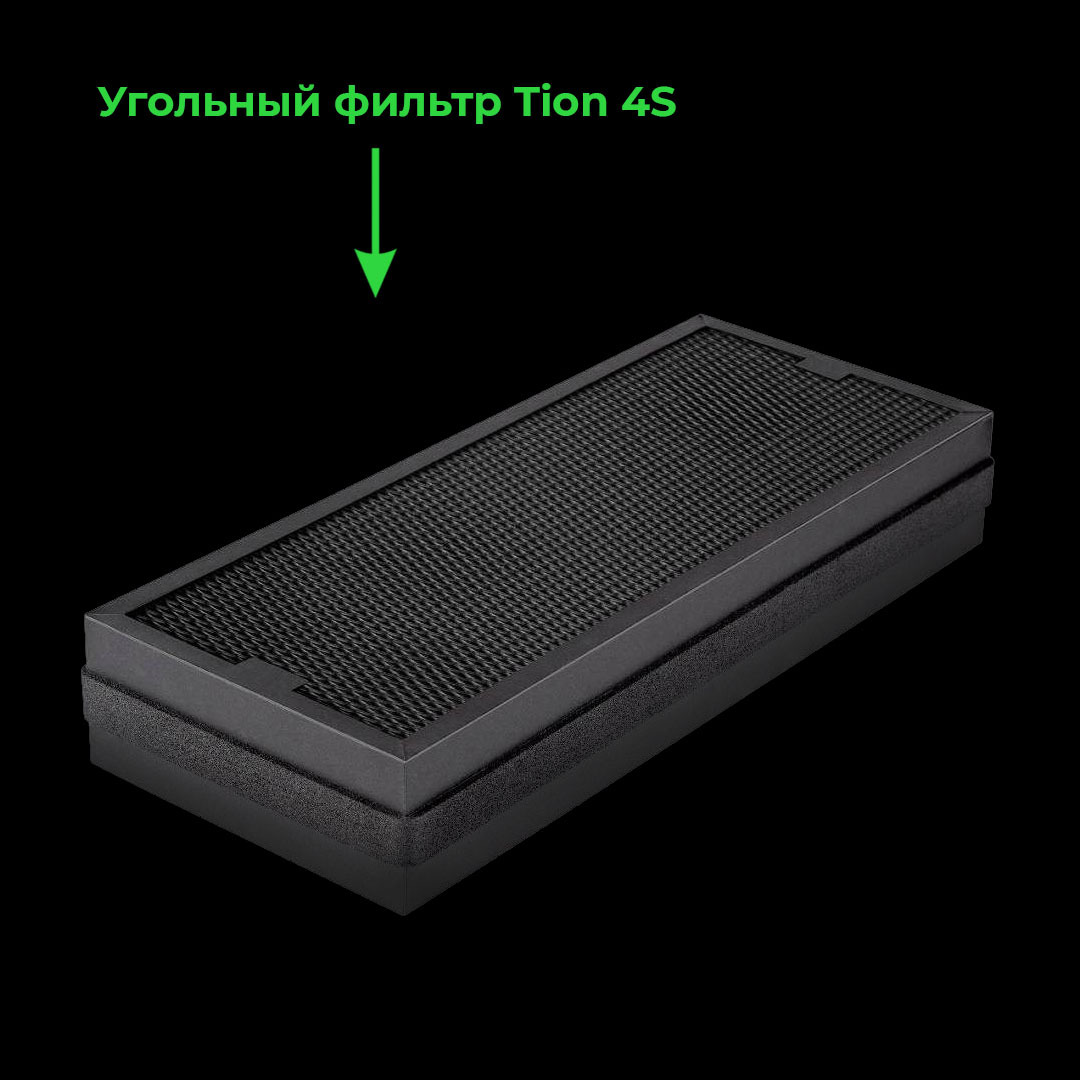

Угольный фильтр Tion 4S

Клиента беспокоили неприятные запахи с улицы, которые при проветривании через окно проникали в квартиру. Чтобы этого избежать, было решено установить бризер.
Основное требование к устройству — фильтрация воздуха от запахов, поэтому клиент выбрал Tion 4S с объёмным угольным фильтром, который эффективно очищает воздух от запахов и газов.

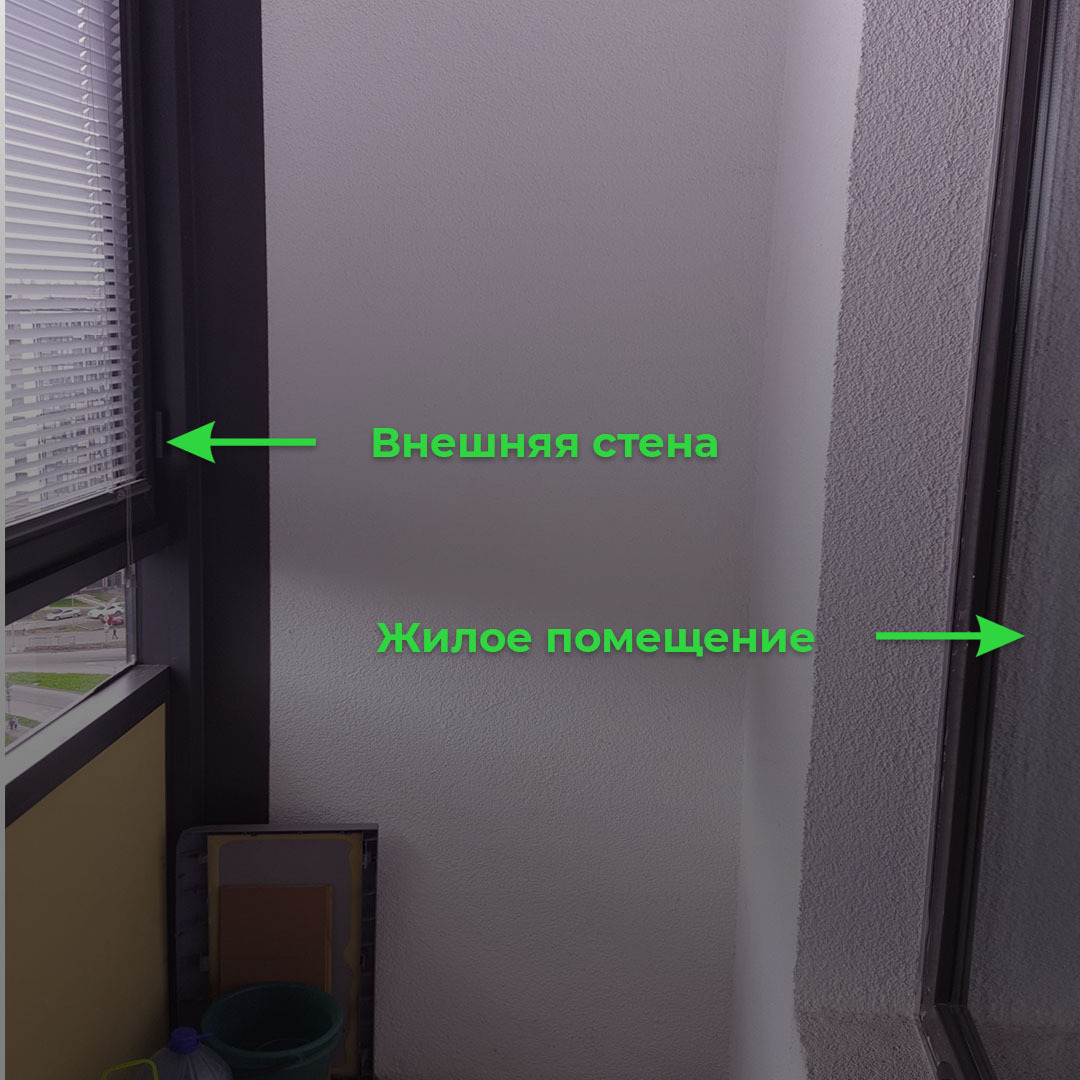

Внешняя стена в помещении выходит на застеклённую лоджию

Сложность монтажа заключалась в том, что единственная внешняя стена в помещении выходит на застеклённую лоджию.

В таких случаях, чтобы организовать забор воздуха с улицы, мы применяем технологию монтажа бризеров с прокладкой воздуховодов.

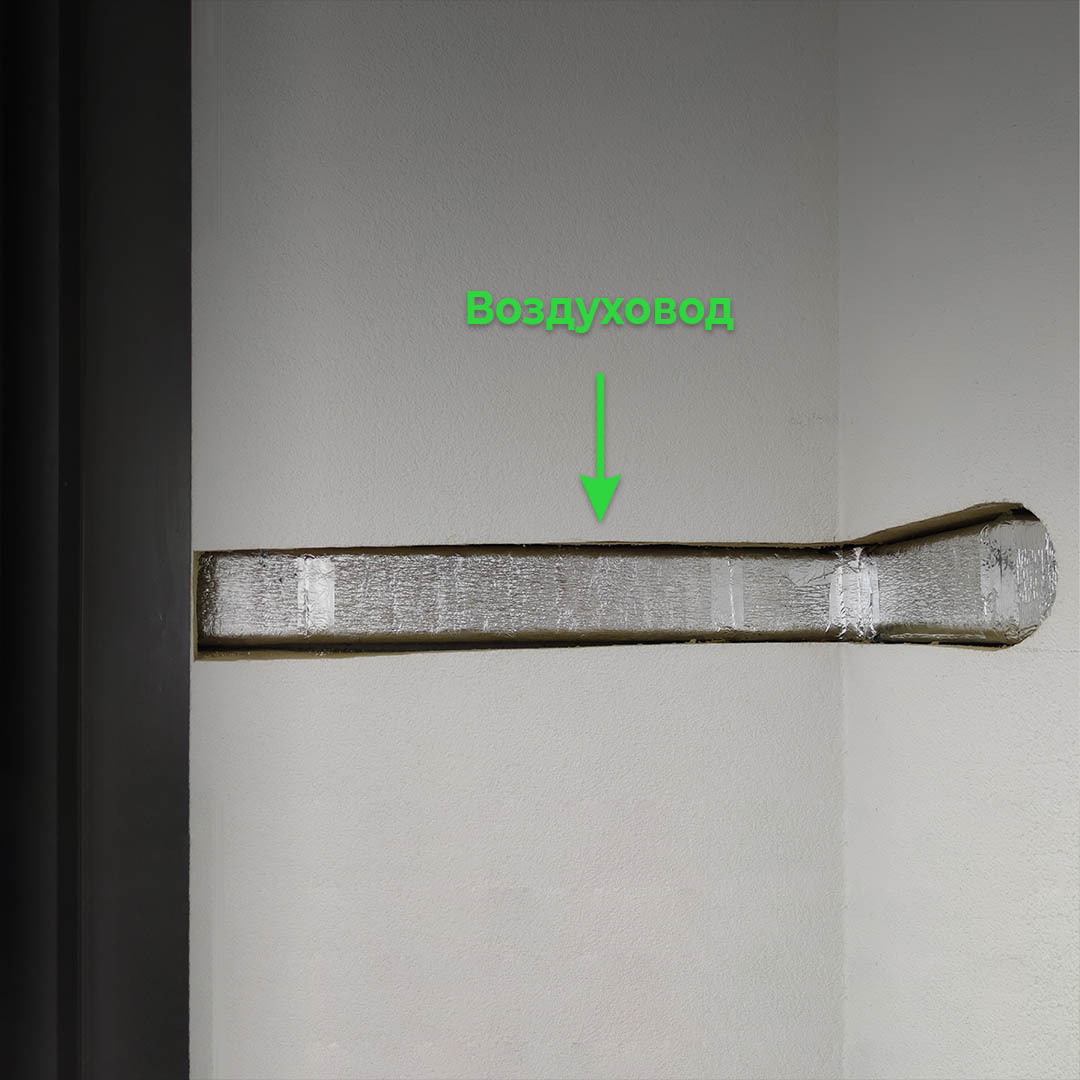

Утепленный воздуховод в стене лоджии

Для организации забора воздуха с улицы мы пробурили сквозное отверстие в стене между лоджией и комнатой, затем проштробили в стене лоджии углубление и проложили в нём утеплённый воздуховод.

Во внешней стене воздуховод также утеплили, чтобы он не промерзал зимой.

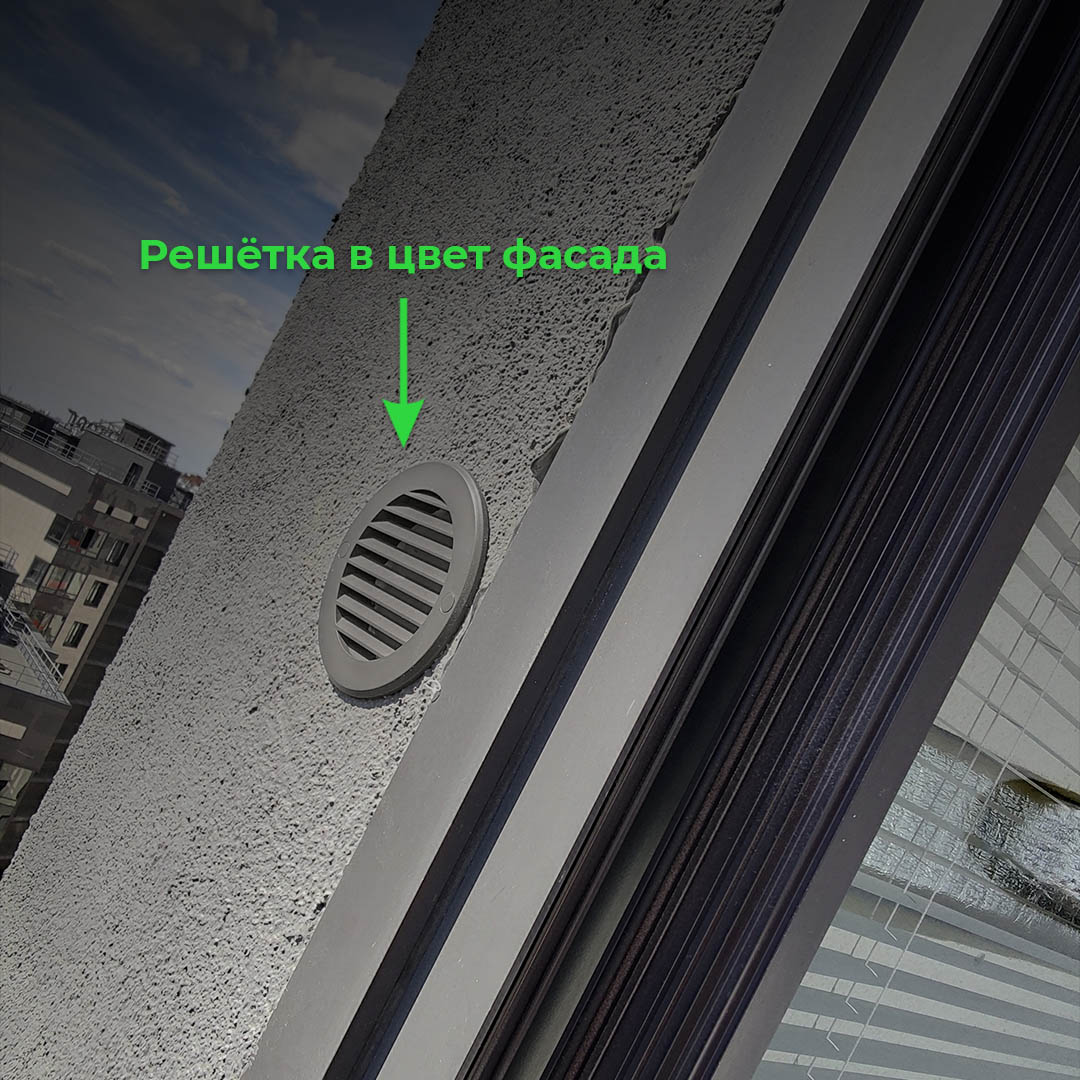

Решётка, окрашенная в цвет фасада

Внешняя отделка дома выполнена по технологии «мокрого фасада», поэтому мы вывели воздуховод на фасад через примыкание к лоджии.

Со стороны улицы установили решётку, окрашенную в цвет фасада.

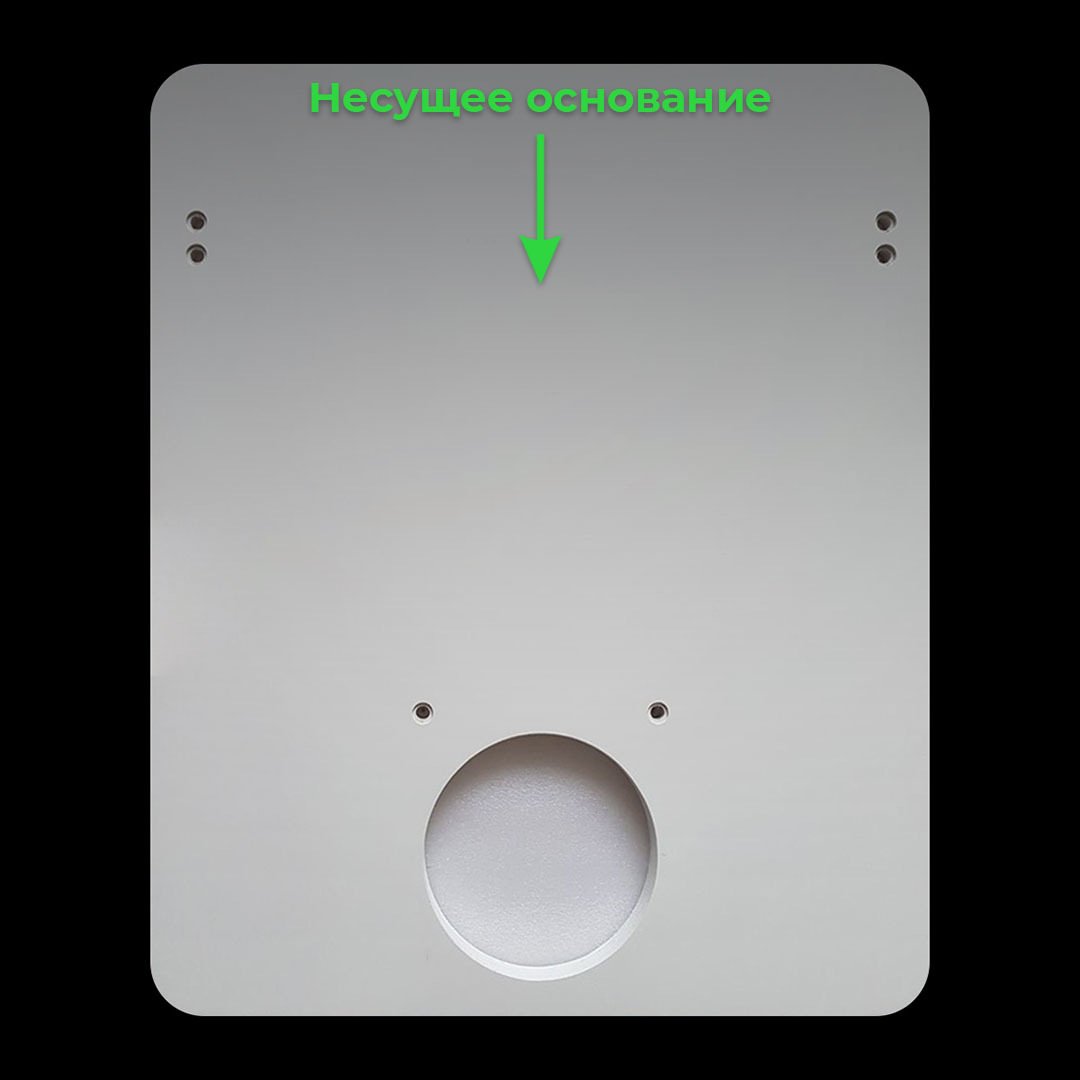

Несущее основание, окрашенное в цвет бризера

Чтобы этого избежать, мы установили бризер на несущее основание, которое заранее изготовили на производстве и окрасили стойкой краской в цвет бризера.

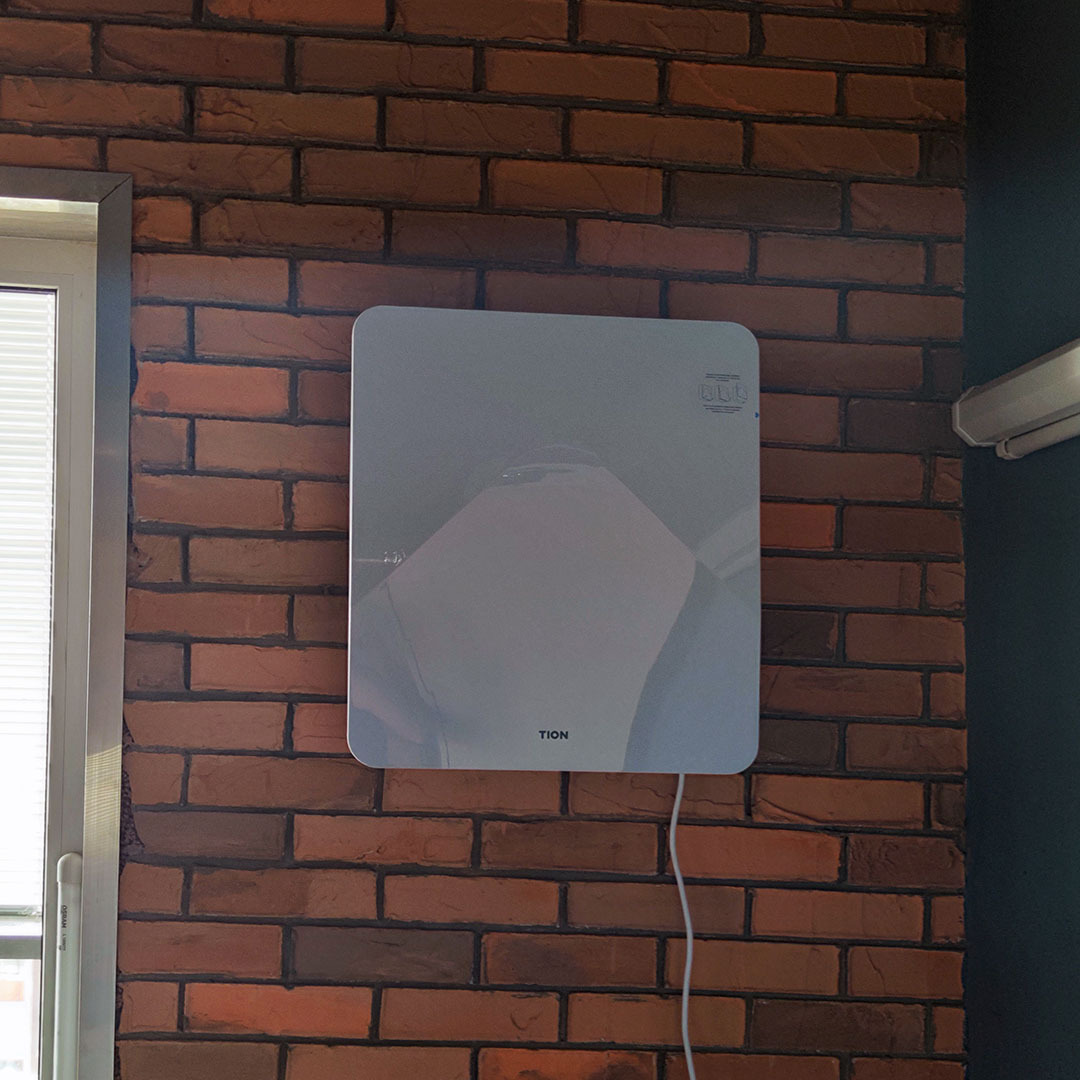

Бризер Tion 4S, смонтированный на стене

После прокладки воздуховода мы закрепили несущее основание на стене и загерметизировали места его примыкания к отверстиям уплотнительной лентой.
