Размеры приточного комплекса Ballu Air Master. Какие габариты важно учитывать при планировании установки?

07/01/2019
Время чтения ≈ 10 минут
В этой статье мы расскажем о том, какие размеры у приточного комплекса Ballu Air Master. Мы предоставим схемы с простым и понятным описанием габаритов прибора, чтобы помочь вам понять, как лучше разместить приточный комплекс в своей квартире.
Содержание

Размеры приточного комплекса Ballu Air Master

Если вы ищете размеры Ballu Air Master, эта простая схема должна вам помочь:
Схема Ballu Air Master c основными размерами

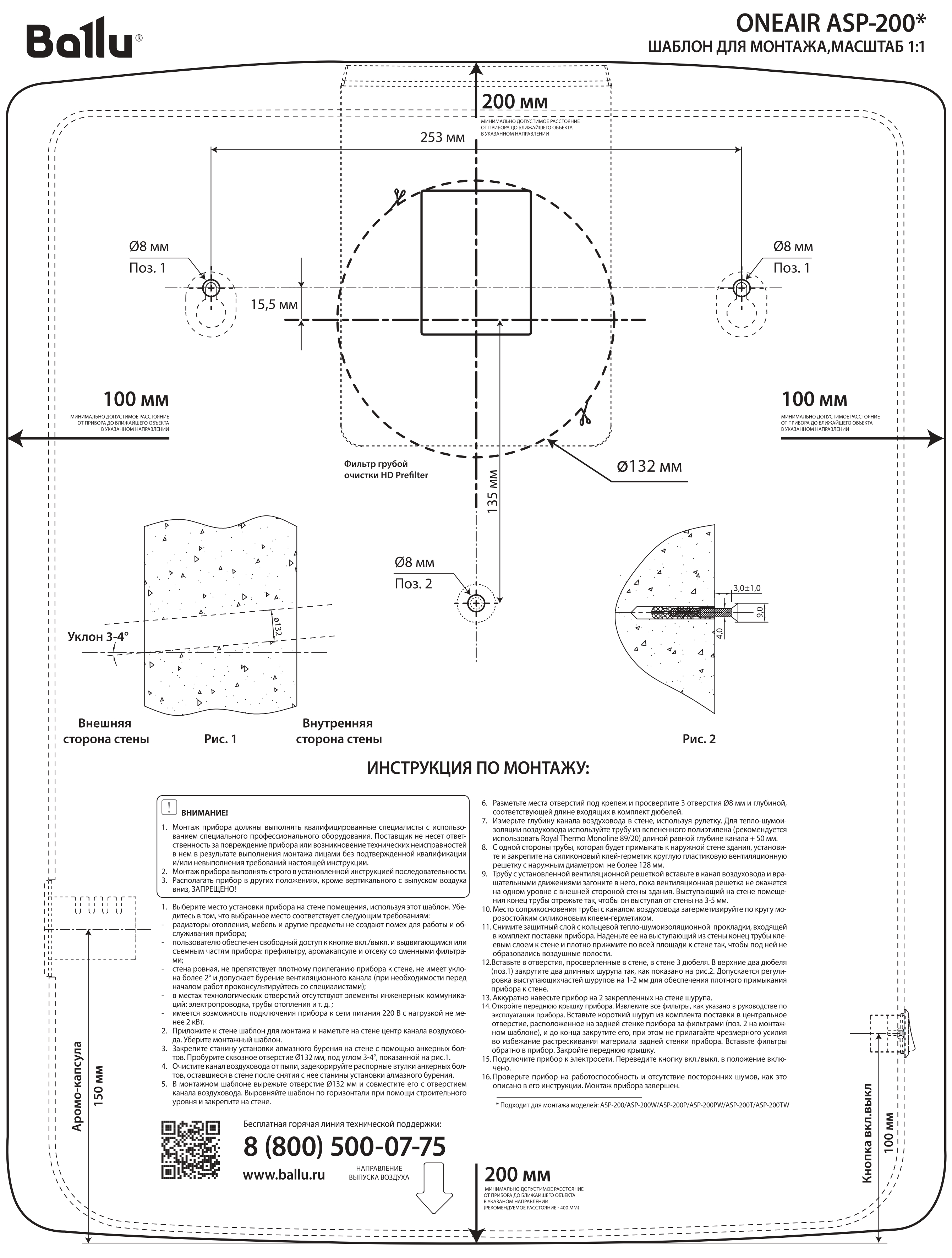

Монтажный шаблон Ballu Air Master c дополнительными размерами
Монтажный шаблон Ballu Air Master c дополнительными размерами

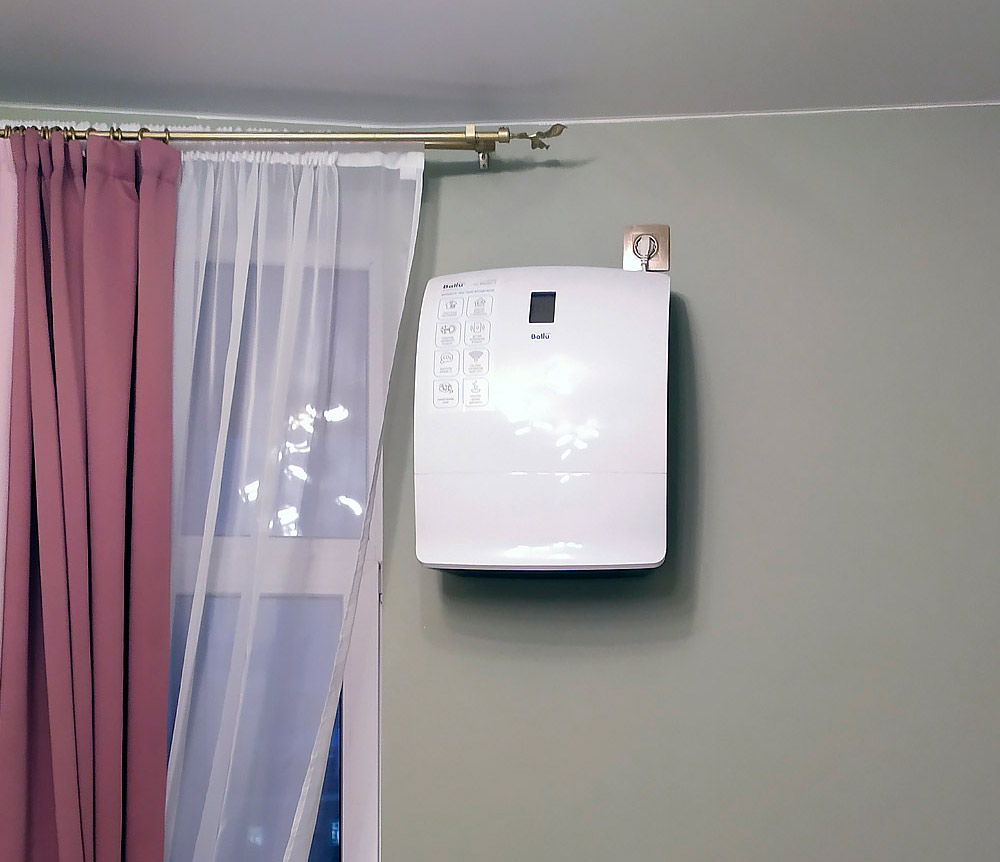

Ballu Air Master в интерьере, бризекс
Ballu Air Master в интерьере, размер прибора на фотографии может ввести в заблуждение
Если вы не видели прибор «в живую» в гостях или в магазине, довольно сложно представить себе, какого именно он размера и как будет выглядеть в интерьере, особенно не в каком-то абстрактном и идеализированном, а в реальных условиях.
Габариты приточного комплекса Ballu Air Master:

Высота — 578 мм или 57.8 см
Ширина — 455 мм или 45.5 см
Глубина — 165 мм или 16.5 см
Действительно, приточный комплекс довольно большого размера, но это не должно вас пугать. Размеры устройства, в первую очередь, обусловлены не капризом инженеров, а тем, что именно благодаря таким размерам прибор обеспечивает полноценный приток свежего воздуха в помещение, качественно и быстро его фильтрует и, что немаловажно, тихо работает.
Чем больше площадь фильтрующих элементов, тем выше качество очистки воздуха. Это значит, что хорошие фильтры не могут быть очень компактными и одновременно долго служить. Вероятно, можно было бы разработать фильтры меньшего размера, но менять их пришлось бы слишком часто. Это не удобно.
Больше информации о том, как размер приточного комплекса влияет на эффективность очистки воздуха вы можете получить из нашей статьи о том, может ли бризер или приточный комплекс быть меньше и к чему это приведет на данном этапе развития технологий.
конфигурация бризера tion 3S бризекс
Ballu Air Master в разрезе

Популярные места размещения Ballu Air Master

изоляция отверстия перед установкой бризера
После того, как мы объяснили, почему приточный комплекс Ballu именно такого размера, расскажем о том, где обычно устанавливают прибор.
Оптимальное место для установки любого приточного устройства — внешняя стена комнаты. Это стена, которая граничит с улицей. Чаще всего, большую часть стены занимает окно или окно c дверью на лоджию. Иногда, в угловых квартирах, таких стены бывает две.
В других случаях потребуется установка дополнительных воздуховодов, а это уже нестандартный монтаж, который требует индивидуальных инженерных решений. Вы можете посмотреть, как это обычно делается, прочитав нашу статью о том, как мы устанавливали бризер в помещении без внешних стен.
Точное место установки приточного комплекса зависит от нескольких факторов. Ниже мы расскажем и поясним, на что следует обращать внимание при планировании монтажа.
Установка приточного комплекса на готовое отверстие в стене
Если в вашей квартире уже есть отверстие, сделанное застройщиком для клапана КИВ, или если вы сами ранее пробурили его для клапана, но позже поняли, что он работает недостаточно эффективно, место для установки бризера уже определено.

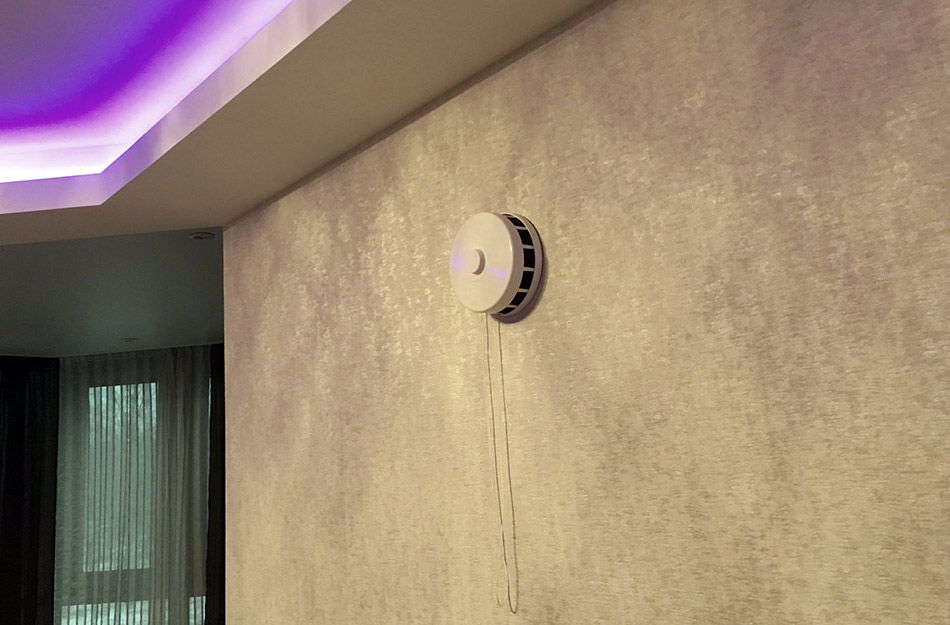

Приточный клапан КИВ, установленный застройщиком
Приточный клапан КИВ, установленный застройщиком
Важно проанализировать, достаточно ли места для установки приточного комплекса. Как правило, отверстия под КИВ расположены почти под самым потолком. Ballu Air Master прекрасно подходит именно для таких случаев, так как отфильтрованный воздух выходит через сопла вниз. Таким образом, даже если вы не установили нагрев, он хорошо перемешивается с комнатным воздухом, не создает сквозняка и не дует на натяжные потолки, например.

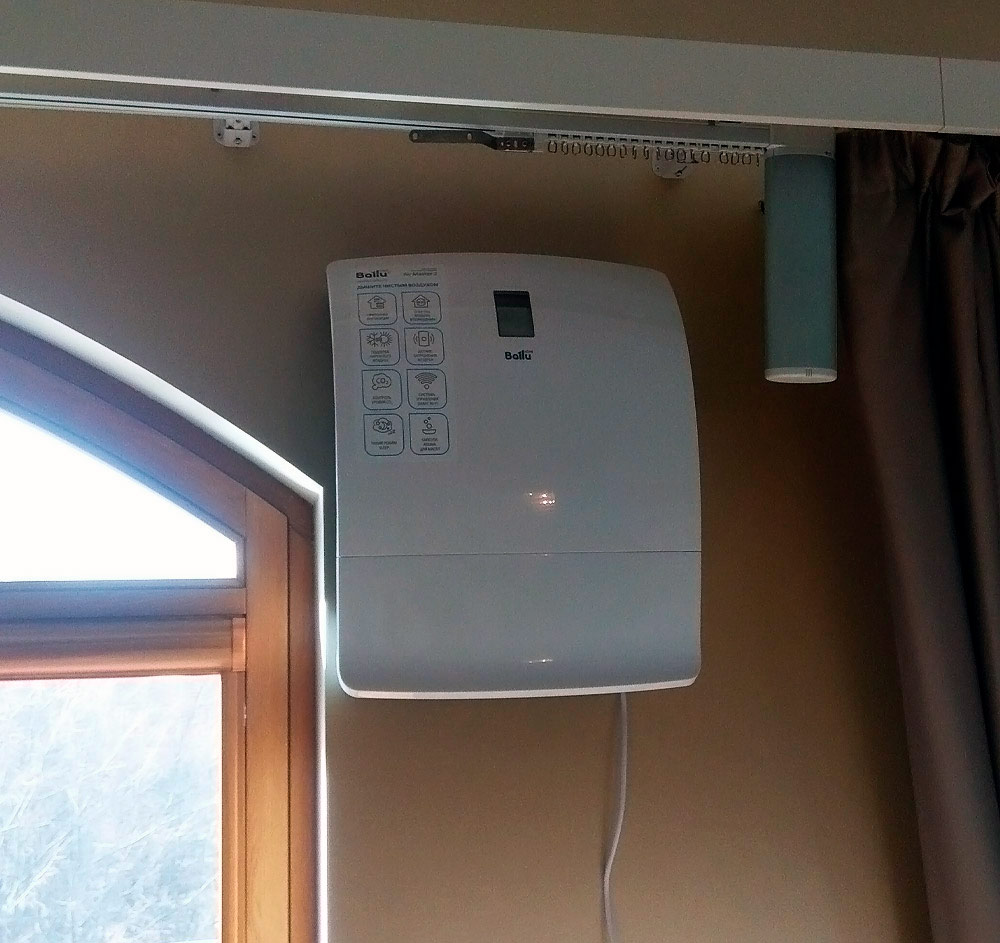

Ballu Air Master, установленный на месте, где раньше был КИВ
Ballu Air Master, установленный на месте, где раньше был КИВ
Монтаж Ballu Air Master, требующий бурения
Чаще всего, готового отверстия в стене нет. Это хорошо, так как вы сможете сами определить место, которое будет удобнее для установки. Для этого нужно измерить ширину внешней стены от оконного откоса до угла (простенок).
Зазор от пола до нижней части Ballu Air Master должен составлять не менее 200 мм или 20 сантиметров. По рекомендации производителя, расстояние от оконного откоса до центральной оси отверстия вентиляционного канала в наружной стене должно составлять не менее 500 мм или 50 см.
На самом деле, мало у кого бывают достаточно широкие простенки и соблюсти это правило практически невозможно. Тем не менее, это не влияет на эффективность и безопасность работы устройства.
Ballu Air Master лучше устанавливать как можно выше, чтобы воздух не стелился по полу и эффективно перемешивался с тем, что уже есть в помещении.
Бризер, установленный за шкафом,бризекс

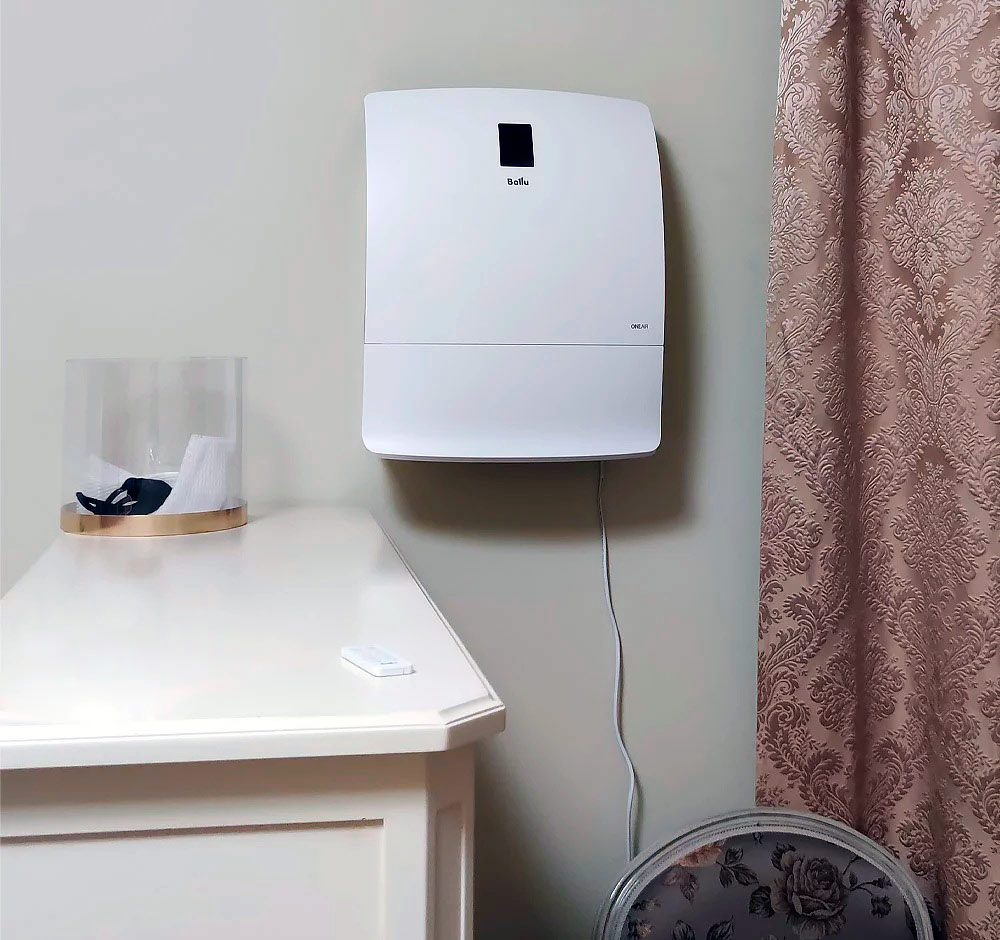

Ballu, установленный в детской
Чтобы сверху не тянулись провода, лучше организовать скрытое подключение: это эстетичнее и безопаснее.
Если это подключение в розетку, важно предусмотреть розетку как можно ближе к устройству.
Краткие правила установки Ballu Air Master:

Монтаж не ниже, чем 200 мм от пола.
Не выше, чем 170-180 мм от потолка.
Расстояние от оконного откоса до центра отверстия не менее 500 мм.
Расстояние от крышки прибора до торца шкафа или иного препятствия не менее 200 мм.
Лучше всего установить приточный комплекс посередине простенка, на высоте 150-160 см от пола. Тогда воздух, выходящий из решеток, будет хорошо перемешиваться с тем воздухом, который уже находится в комнате, но такое расположение не доставит хлопот при замене фильтров и обслуживании прибора, в отличие от монтажа под самым потолком.
Приточный комплекс можно установить под подоконник, рядом с батареей. При таком монтаже важно учитывать, чтобы подоконник не мешал обслуживанию префильтра, расположенного в верхней части прибора.
Для этого необходимо, чтобы приточный комплекс был установлен не ближе, чем 180 мм от подоконника.
Даже если батарея находится на расстоянии 1−2 см к комплексу, никаких проблем это не вызывает, пластик не повредится от температуры, не будет неприятного запаха и подобных явлений. Следует помнить, что такой способ установки оптимален для устройств, где выпускные решетки расположены сверху. У Ballu Air Master воздух выходит снизу, а значит, может дуть по ногам.

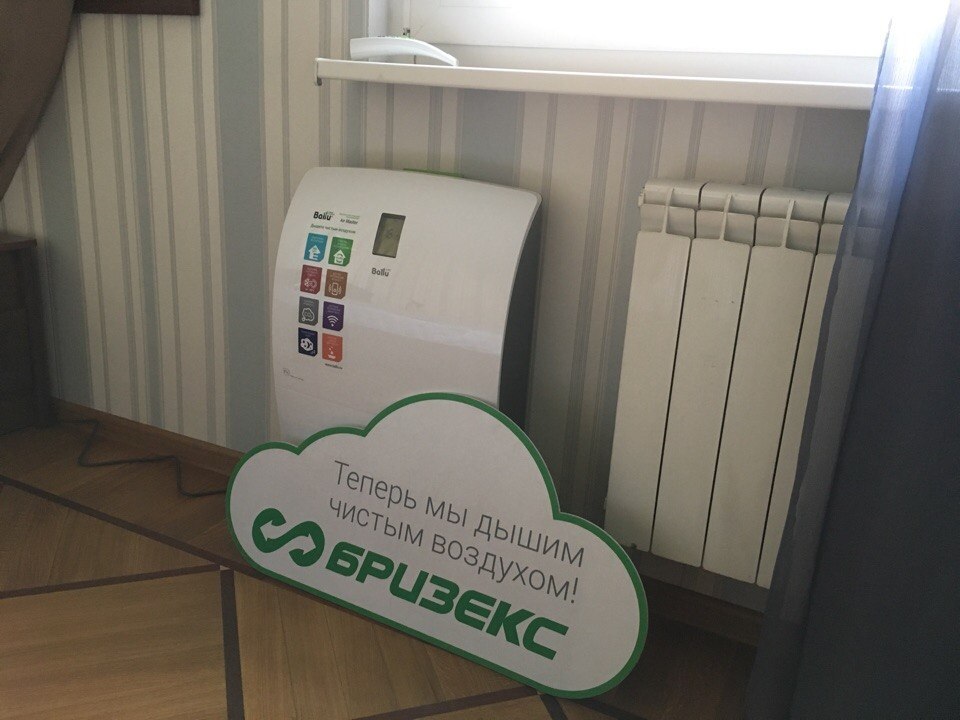

Установка приточного комплекса под окном, рядом с батареей
Установка приточного комплекса под окном, рядом с батареей
Другие важные моменты и секреты размещения приточных комплексов и бризеров вы можете узнать, посмотрев видео, где руководитель нашей компании Павел Гончаров подробно описывает все ключевые особенности стандартной установки приточных комплексов и бризеров.
1:25 — Почему при выборе места для бризера недостаточно полагаться на инструкцию производителя;
2:08 — Какое расстояние от выпускной решетки до пола/потолка является оптимальным;
2:30 — Почему расположение бризера в первую очередь зависит от модели;
3:47 — Оптимальное расположение для бризера Ballu Air Master;
4:30 — Оптимальное расположение для бризера TION 3S;
5:20 — Что важно учитывать, если собираетесь пользоваться режимом рециркуляции на ТИОН 3S;
6:18 — Что делать, если справа или слева от окна очень узкий простенок и бризер туда не встает;
7:02 — Что делать, если стояк отопления мешает размещению бризера;
7:58 — Если расположить бризер под окном, не будет ли подоконник мешать его работе?
9:00 — Бризер и шторы — дружат или нет?
10:44 — Как расположить бризер относительно входа в комнату, чтобы он работал эффективно;
12:08 — Можно ли размещать бризер рядом с кроватью?
12:50 — А рядом с рабочим местом?
13:13 — Какие моменты по обслуживанию нужно учесть при выборе места для бризера;
13:50 — Можно ли закрывать бризер шкафом и как это лучше сделать, чтобы потом не было проблем;
14:09 — Как бризер взаимодействует с натяжным потолком?
14:35 — Какой бризер лучше выбрать, если отверстие уже есть и оно высоко (например, при замене клапанов КИВ);
15:29 — Насколько близко к радиатору отопления можно устанавливать бризер?
16:21 — Какое правило все-таки самое главное?
16:47 — Фасад или Почему недостаточно ориентироваться только на интерьерные факторы;
Если воспользоваться всеми советами и грамотно разместить прибор на стене, он не будет мешать, а значит — не будет вызывать раздражения. Корпус Ballu незначительно тоньше аналогичных устройств, сам дизайн устройства достаточно современный и многих привлекает именно этим. Вы можете определить место установки приточного комплекса, посмотрев размеры, указанные на монтажном шаблоне Ballu Air Master.
С помощью шаблона вы сможете легко оценить реальные размеры приточного прибора и понять, где его лучше установить.
Авторы статьи: Павел Гончаров, Мария Иноземцева
